Areia de cromite em moldes de fundição automóvel: propriedades, aplicações e benefícios.

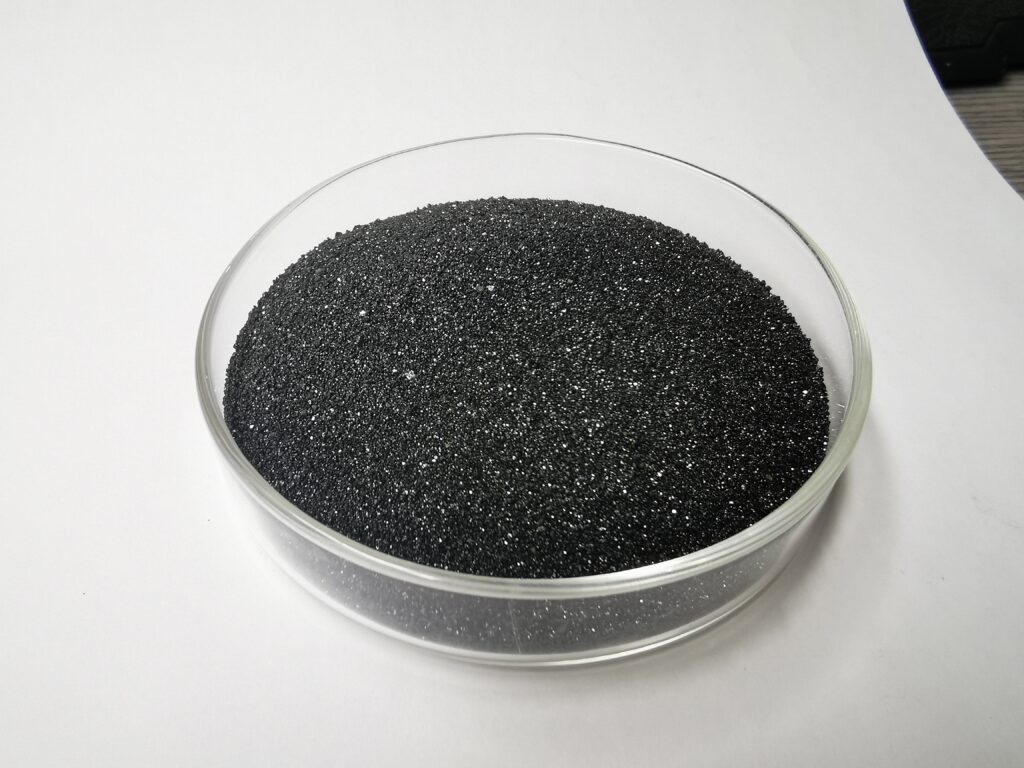

A areia cromítica (FeCr₂O₄) é uma areia mineral refractária muito utilizada em fundições, particularmente para moldes e núcleos de fundição automóvel . O seu elevado ponto de fusão, estabilidade térmica e resistência à penetração de metal tornam-na ideal para processos de fundição exigentes, tais como blocos de motor, cabeças de cilindro, componentes de travagem e peças de transmissão .
| PROPRIEDADES FÍSICAS ( TÍPICAS A L) | COMPOSIÇÃO QUÍMICA MÉDIA (TÍPICA) | ||
| PH | 7-9 | Cr2O3 | ≥46,0% |
| Cor | Preto | SiO₂ | ≤1,0% |
| Quantidade de ácido | ≤2m | FeO | ≤26,5% |
| Solo% | ≤0,1 | Alto | ≤0,30% |
| Densidade aparente | 2,5-3,0 g/ cm³ | MgO | ≤10,0% |
| Gravidade específica | 4,0-4,8 g/cm³ | Al2O3 | ≤15,5% |
| Humidade | ≤0,1% | P | ≤0,003% |
| temperatura de sinterização | ≥1800℃ | S | ≤0,003% |
| Ácido livre | 0 | Cr/Fe | 1,55:1 |
| densidade de enchimento | 2,6 g/cm³ | ||
| temperatura de fusão | ≥2180℃ | ||
1.º Porquê usar areia cromítica em peças fundidas automóveis?
Principais vantagens
✔ Ponto de fusão elevado (~2.150 °C) – Suporta aço, ferro e alumínio fundidos sem se decompor.
✔ Excelente estabilidade térmica – Reduz os defeitos de queima e os defeitos relacionados com a expansão da areia (por exemplo, filões, caudas de rato).
✔ Baixa dilatação térmica – Minimiza a fissuração do molde durante a solidificação do metal.
✔ Elevada condutividade térmica – Promove um arrefecimento mais rápido, melhorando a microestrutura da peça fundida.
✔ Inércia química – Resiste às reações com o metal fundido (especialmente benéfico para o aço e ligas de alto teor de manganês ).
✔ Boa fluidez e compactabilidade – Garante uma densidade uniforme do molde para fundições precisas.
2. Aplicações em Fundição Automóvel
A areia cromítica é comummente utilizada em:
Blocos de motor e cabeças (aço/alumínio) – Impede a penetração de metal e a queima por areia.
Discos e tambores de travão – Suportam altas temperaturas de fuga.
Carcaças de transmissão – Reduz os defeitos relacionados com a areia em geometrias complexas.
Coletores de escape – Resistentes à fadiga térmica provocada por ciclos repetidos de aquecimento/arrefecimento.
3. Comparação com outras areias de fundição
| Propriedade | Areia de cromite | Areia de sílica | Areia de zircão | Areia de olivina |
|---|---|---|---|---|
| Ponto de fusão (°C) | ~2.150 | ~1.710 | ~2.550 | ~1.800 |
| Expansão Térmica | Muito baixo | Alto | Muito baixo | Moderado |
| Condutividade térmica | Alto | Baixo | Alto | Moderado |
| Custo | Moderado | Baixo | Alto | Moderado |
| Ideal para | Aço, ferro, ligas de alta temperatura | Uso geral | Fundição de precisão | Metais não ferrosos |
4. Como a areia cromítica é utilizada no fabrico de moldes
(A) Como areia de revestimento (Mais comum)
Aplicada numa camada de 5 a 20 mm onde o metal fundido entra em contacto com o molde.
Previne queimaduras, penetração e erosão por areia .
(B) Na Produção Principal
Misturado com aglutinantes de resina (ex.: uretano fenólico, furano) para núcleos de alta resistência.
Utilizado em zonas de temperatura elevada (ex.: passagens de água da cabeça do cilindro).
